LiFePO4 BMS: Yuav Ua Li Cas Xaiv Lub Tshuab Tswj Xyuas Roj Teeb Kom Zoo Rau Koj Lub Pob Khoom
Kev xaiv BMS tsis raug yog ib qho ntawm cov ua rau muaj kev puas tsuaj sai sai hauv LiFePO4 roj teeb pob - thiab yog ib qho teeb meem yooj yim tshaj plaws kom tsis txhob muaj. Phau ntawv qhia no yuav qhia koj txog qhov uas LiFePO4 BMS ua, cov lus qhia twg tseem ceeb rau koj daim ntawv thov, thiab yuav ua li cas kom tsis txhob muaj qhov yuam kev hauv kev teeb tsa uas xa feem ntau daim pib txhawb nqa peb.
Txog LiFePO4 BMS
Lub LiFePO4 BMS (Lub Tshuab Tswj Xyuas Roj Teeb) yog lub hlwb hluav taws xob ntawm koj lub roj teeb thiab lwm yam ntawm koj lub cev. Nws ua peb yam:
- Saib xyuas txhua lub cell ib tus zuj zus — taug qab qhov voltage, kub, thiab lub xeev them nyiaj hauv lub sijhawm tiag tiag.
- Tiv thaiv lub pob khoom - txiav qhov them lossis tso tawm thaum lub cell tawm sab nraum nws lub qhov rais ua haujlwm nyab xeeb.
- Sib npaug cov cell - ua kom cov nqi them sib npaug thoob plaws txhua lub cell hauv pob kom lub cell tsis muaj zog tshaj plaws thiaj li rub tag nrho lub cev.
Yog tsis muaj BMS, cov cells ib leeg yuav tawg ua tej daim me me raws sijhawm. Lub cell uas them sai tshaj plaws yuav mus txog nws qhov over-voltage txwv ua ntej thiab yuav siv tag nrho lub peev xwm ntawm lub pob. Lub uas tso tawm sai tshaj plaws yuav poob qis dua nws qhov kev nyab xeeb thiab yuav laus sai dua. BMS uas tau teev tseg kom zoo yuav tiv thaiv ob qho tib si.
LiFePO4 BMS: Yuav Ua Li Cas Xaiv Qhov YogLub Tshuab Tswj Xyuas Roj Teebrau koj lub pob khoom
Kev xaiv BMS tsis raug yog ib qho ntawm cov ua rau muaj kev puas tsuaj sai sai hauv LiFePO4 roj teeb pob - thiab yog ib qho teeb meem yooj yim tshaj plaws kom tsis txhob muaj. Phau ntawv qhia no yuav qhia koj txog qhov uas LiFePO4 BMS ua, cov lus qhia twg tseem ceeb rau koj daim ntawv thov, thiab yuav ua li cas kom tsis txhob muaj qhov yuam kev hauv kev teeb tsa uas xa feem ntau daim pib txhawb nqa peb.
Cov Haujlwm Tiv Thaiv Tseem Ceeb - Txhua Tus Ua Dab Tsi
Txhua lub LiFePO4 BMS txhim khu kev qha npog rau txheej tiv thaiv no ua tus qauv. Yog tias BMS uas koj tab tom ntsuam xyuas tsis muaj ib qho ntawm lawv, txav mus.
| Kev Tiv Thaiv | Dab tsi ua rau nws ua rau | Vim Li Cas Nws Tseem Ceeb |
| Kev Tiv Thaiv Hluav Taws Xob Tshaj (OVP) | Lub zog hluav taws xob ntawm lub xov tooj nce siab tshaj ~ 3.65 V thaum lub sijhawm them | Tiv thaiv kom tsis txhob muaj kev them ntau dhau, kev tawg ntawm cov electrolyte, thiab lub peev xwm ploj mus |
| Kev Tiv Thaiv Hluav Taws Xob Tsis Txaus (UVP) | Lub zog hluav taws xob ntawm lub cell poob qis dua ~ 2.50 V thaum lub sijhawm tso tawm | Tiv thaiv kev tso tawm tob uas ua rau lub hlwb puas tsuaj tsis rov qab los |
| Kev Tiv Thaiv Overcurrent (OCP) | Tam sim no tso tawm ntau tshaj qhov txwv tsis pub tshaj tawm | Tiv thaiv FETs, busbars, thiab cell tabs los ntawm kev puas tsuaj thermal |
| Kev Tiv Thaiv Luv-Circuit (SCP) | Pom muaj qhov tam sim no nce siab sai sai (microsecond response) | Kaw lub pob ua ntej qhov teeb meem nyuaj ua rau hluav taws lossis cua nkag |
| Kev Tiv Thaiv Kub Dhau (OTP) | Qhov kub ntawm lub cell lossis MOSFET tshaj qhov txwv | Nres them lossis tso tawm ua ntej cua sov ua rau muaj kev puas tsuaj sai dua |
| Kev Sib Npaug ntawm Cell | Kev sib kis ntawm lub zog hluav taws xob tau kuaj pom ntawm cov cell | Sib npaug lub xeev them nqi kom tag nrho lub peev xwm pob khoom siv tau |
Lus Cim: Qhov tseeb ntawm qhov ntsuas hluav taws xob (piv txwv li, 3.65 V rau OVP) tau teeb tsa thaum lub sijhawm kho BMS thiab sib txawv ntawm cov qauv. Ib txwm xyuas daim ntawv qhia txog cov SKU tshwj xeeb uas koj tab tom xaj.

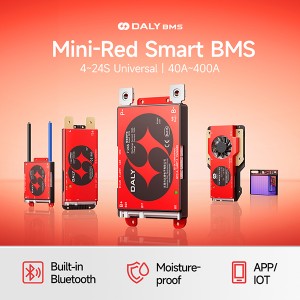

Daly BMS LiFePO4 Cov Khoom Muag — Kev Txheeb Xyuas Txog Kev Siv Tshuab
Tsev neeg Daly BMS LiFePO4 npog ntau yam kev teeb tsa los ntawm cov pob khoom me me 12V DIY mus txog rau 48V+ kev lag luam thiab cov tshuab khaws cia hluav taws xob. Cov yam ntxwv tseem ceeb los ntawm pawg qauv:
| Cov Qauv | Ntau Yam / Kev Xaiv | Cov Lus Cim |
| Kev Siv Tshuaj Lom Zem Rau Roj Teeb | LiFePO4 (LFP) | Kev kho qhov voltage LFP tshwj xeeb; cov qauv sib cais rau Li-ion / LTO |
| Cov lej ntawm cov hlwb hauv series (S) | 4S · 8S · 12S · 16S · 20S · 24S | Npog 12V · 24V · 36V · 48V · 60V · 72V cov voltages nominal pob |
| Kev Ntsuas Tam Sim No Txuas Ntxiv Mus | 20A — 200A (nyob ntawm tus qauv) | Ib txwm loj li ntawm ≥110% ntawm koj qhov siab tshaj plaws tam sim no |
| Txoj Kev Ntsuas Qhov Sib Npaug | Kev sib npaug tsis tu ncua (tus qauv) / Kev sib npaug nquag (txhim kho) | Kev sib npaug nquag nyiam rau cov pob khoom saum toj no 100Ah lossis kev caij tsheb kauj vab ib nrab zaus |
| Kev Sib Txuas Lus | UART · RS485 · Bluetooth (Cov qauv ntse BMS) | Yuav tsum muaj yog tias koj lub inverter/charger xav tau lub sijhawm tiag tiag SOC lossis cov ntaub ntawv xov tooj ntawm tes |
| Cov Kev Xaiv Vaj Tse | Txheem / Conformal coated / IP67 raws li qhov kev thov | Sab nraum zoov, dej hiav txwv, thiab chaw ua lag luam xav tau qib IP siab dua |
| OEM / ODM | Muaj | Kev txhawb nqa kev cai firmware, kev sau npe, tsev, thiab kev koom ua ke ntawm cov txheej txheem |
Yog xav paub cov ntaub ntawv qhia txog tus qauv thiab cov ntaub ntawv qhia txog tus qauv tam sim no, mus saib dalybms.com lossis tiv tauj peb pab neeg ua haujlwm ncaj qha.
Yuav Ua Li Cas Xaiv LiFePO4 BMS Kom Yog - Txheej Txheem 5 Kauj Ruam
Ua raws li tsib kauj ruam no raws li qhov kev txiav txim. Yog koj hla ib qho ntawm lawv ces qhov teeb meem yuav tshwm sim.
Kauj Ruam 1 — Suav Koj Cov Cell Hauv Series (S Count)
Tus lej S txiav txim siab tus qauv BMS. Txhua lub cell LiFePO4 muaj lub zog nominal ntawm 3.2 V. Ntxiv lawv:
- 4S = 12.8 V nominal → tus qauv 12V system
- 8S = 25.6 V nominal → tus qauv 24V system
- 16S = 51.2 V nominal → tus qauv 48V system
- 24S = 76.8 V nominal → tus qauv 72V system
Ib lub BMS uas ntsuas rau qhov suav S tsis raug yuav tsis nyeem tau cov hluav taws xob ntawm lub cell kom raug lossis siv cov kev tiv thaiv tsis raug. Tsis muaj kev daws teeb meem - S suav yuav tsum sib phim raws nraim.
Kauj Ruam 2 — Txheeb Xyuas Koj Qhov Yuav Tsum Tau Ua Tam Sim No
Ntxiv cov tam sim no ntawm daim ntawv teev npe ntawm txhua qhov thauj khoom uas tuaj yeem khiav tib lub sijhawm. Siv 10–20% margin rau saum toj rau surge. Xaiv qhov ntsuas tam sim no BMS tom ntej uas muaj saum toj no tag nrho. Piv txwv li: lub inverter 2,000W ntawm lub kaw lus 24V kos kwv yees li 83A ntawm qhov thauj khoom tag nrho - 100A BMS yog qhov kev xaiv tsawg kawg nkaus.
Tsis txhob ntsuas qhov hnyav nruab nrab. Lub BMS yuav tsum tswj hwm qhov hnyav tshaj plaws tib lub sijhawm yam tsis muaj kev cuam tshuam.
Kauj Ruam 3 — Txiav Txim Siab Ntawm Kev Sib Npaug Tsis Siv Neeg Thiab Kev Sib Npaug Ua Haujlwm
Kev sib npaug tsis tu ncua hlawv cov nqi ntau dhau hauv cov hlwb siab-SOC los ntawm lub resistor. Nws ua haujlwm, tab sis nws qeeb thiab tsim cua sov. Kev sib npaug nquag hloov cov nqi los ntawm cov hlwb siab-SOC mus rau cov hlwb qis-SOC siv cov inductors lossis capacitors - sai dua, txuag hluav taws xob ntau dua, thiab zoo dua rau cov pob loj.
Yog tias koj lub pob khoom muaj roj teeb ntau tshaj 100Ah, feem ntau siv hluav taws xob ib nrab xwb (siv hnub ci), lossis nyob rau hauv qhov chaw kaw uas muaj cua sov, kev nqis peev zoo dua yog qhov kev nqis peev zoo dua.
Kauj Ruam 4 — Xyuas seb koj lub system xav tau kev sib txuas lus li cas
Yog tias koj lub inverter, lub hnub ci them maub los, lossis lub platform saib xyuas xav tau cov ntaub ntawv roj teeb tiag tiag - lub xeev them, lub zog hluav taws xob ntawm lub xov tooj, qhov kub thiab txias, lub tswb ceeb toom - koj xav tau BMS nrog lub interface sib phim. RS485 yog tus qauv rau feem ntau 48V inverter systems. Bluetooth npog DIY thiab mobile saib xyuas. Qee lub inverters xav tau CAN bus lossis tus txheej txheem proprietary. Paub meej tias sib xws ua ntej xaj.
Kauj Ruam 5 — Txheeb xyuas qhov Kev Ntsuas Ib Puag Ncig
Ib lub BMS uas tau teeb tsa hauv tsev thiab hauv qhov chaw qhuav tsis tas yuav muaj lub tsev tshwj xeeb. Ib lub BMS ntawm lub nkoj, hauv lub txee sab nraum zoov, lossis hauv lub cav yuav tsum muaj tsawg kawg yog cov txheej txheem conformal, thiab qhov zoo tshaj plaws yog lub tsev IP67-rated. Cov dej noo nkag yog qhov ua rau BMS tsis ua haujlwm hauv kev teeb tsa sab nraum zoov thiab hauv dej hiav txwv.
