Standard & Smart 8S BMS thaiv kev qhia

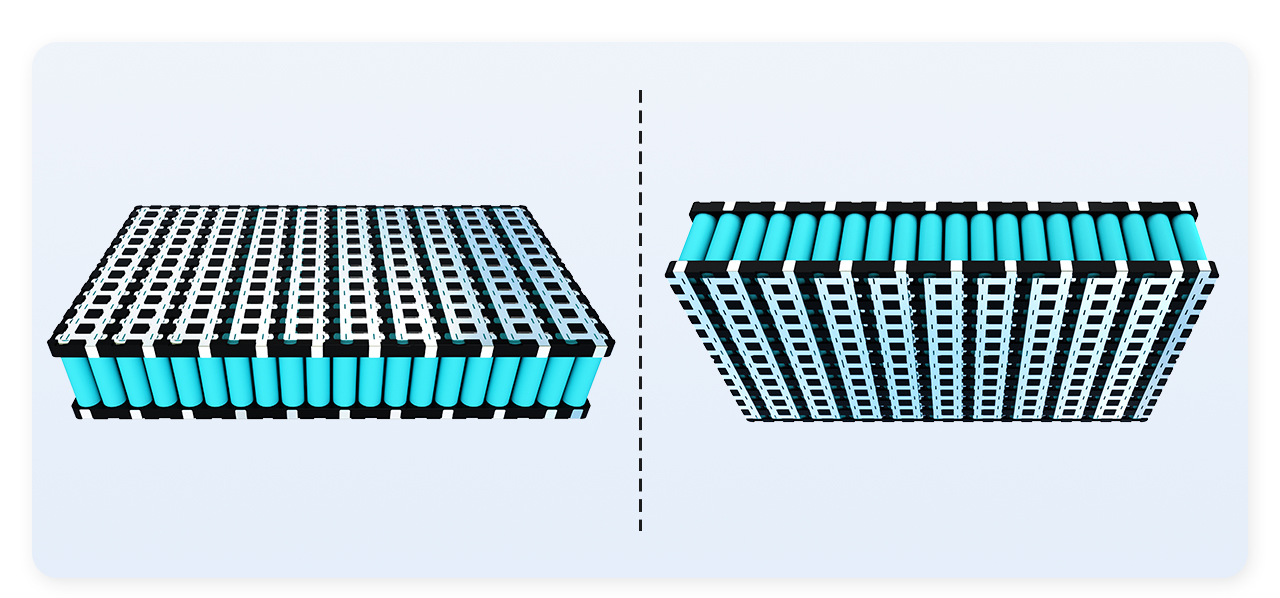

Nojib a 20 series thiab 12 parallel 18650 roj teeb pob ua piv txwv

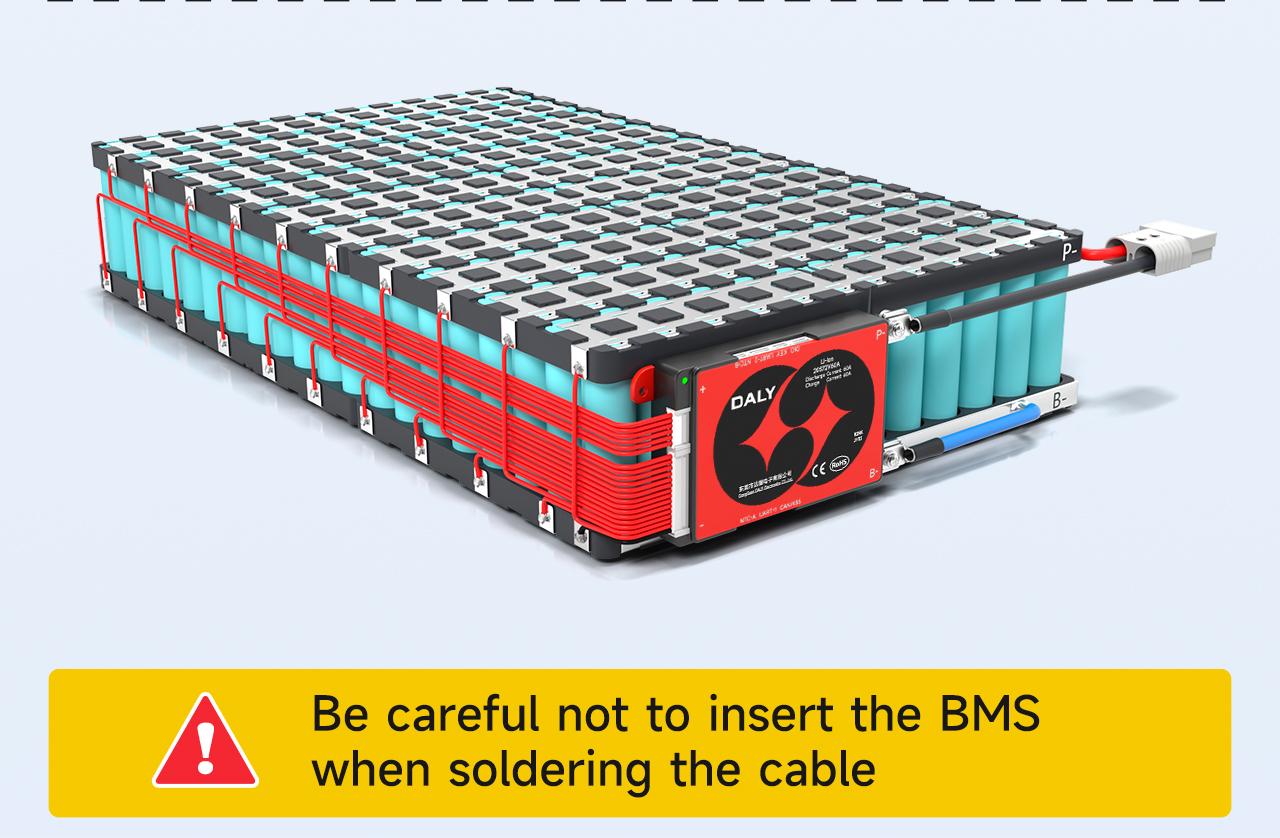

Ceev faj tsis txhob ntxig lub rooj tiv thaiv thaum soldering lub cable
Ⅰ. Kos qhov kev txiav txim ntawm cov kab sampling

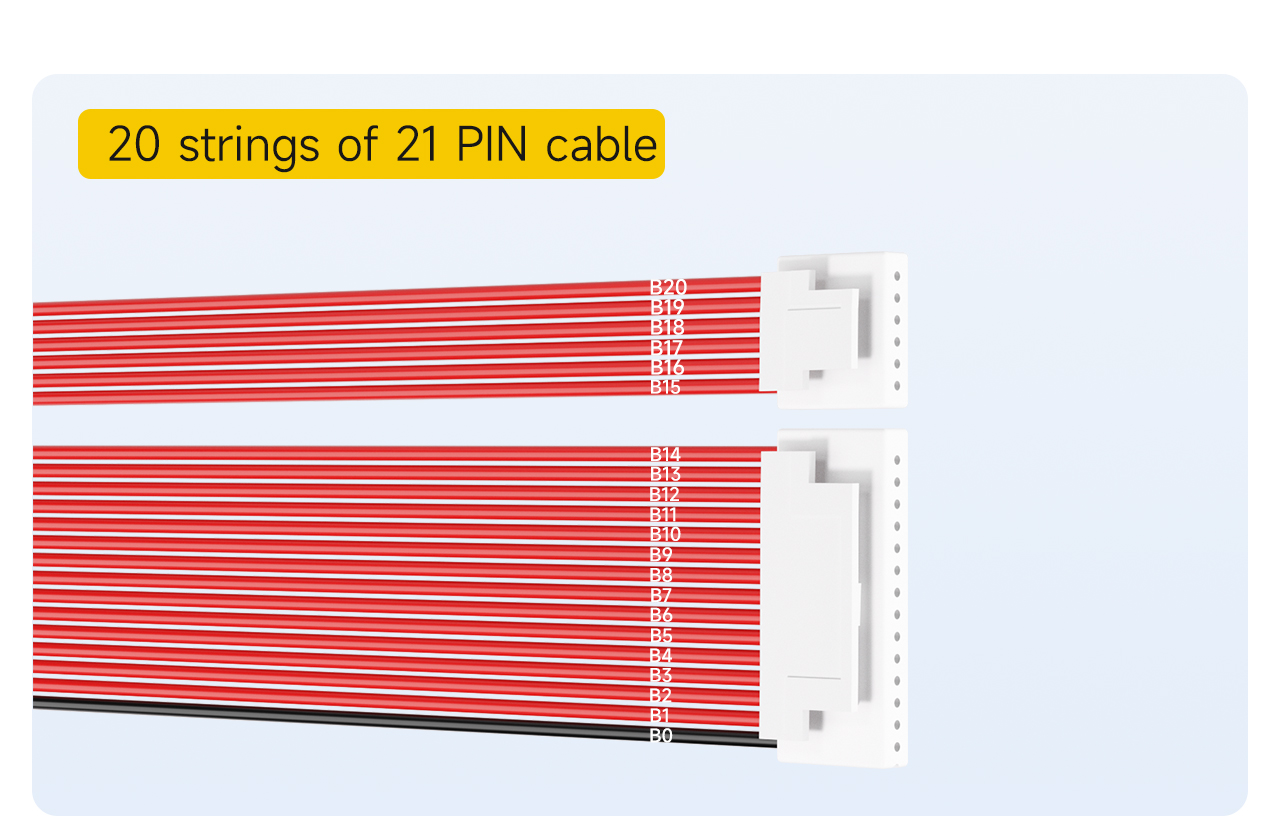

20 cov hlua ntawm21PIN kab
Nco tseg: Lub neej ntawd sampling cable rau lub20- hlua tiv thaiv board configuration yog21PIN.

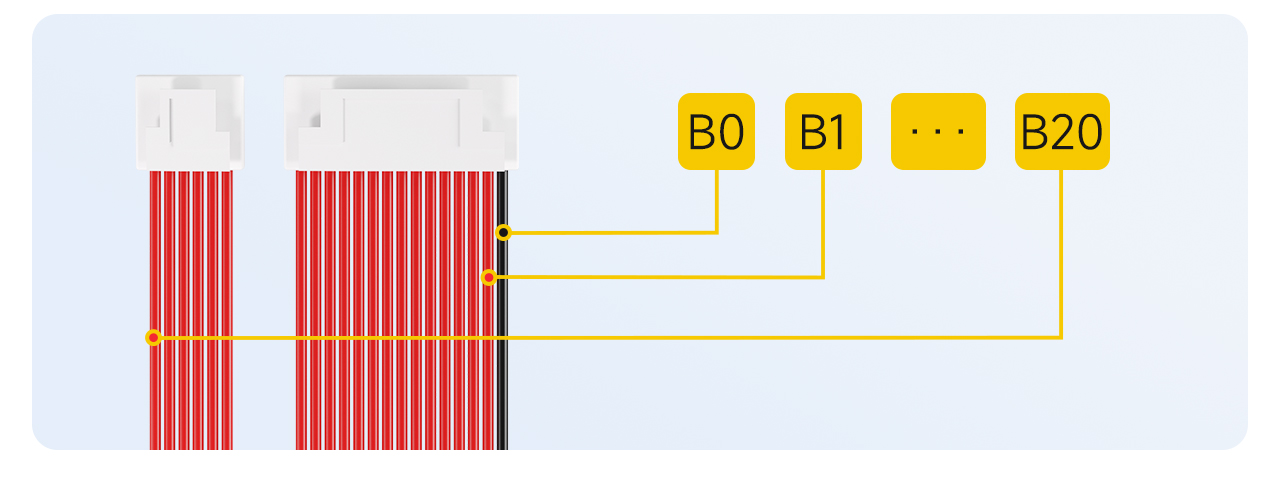

1. Kos cov kab dub li B0.
2. Thawj kab liab liab nyob ib sab ntawm lub cable dub yog cim raws li B1
... (thiab lwm yam, cim sequentially)
21. Txog thaum kawg ntawm kab liab liab, cim ua B20.
Ⅱ. Kos qhov kev txiav txim ntawm cov roj teeb vuam cov ntsiab lus
Nrhiav txoj hauj lwm ntawm qhov sib txuas ntawm qhov sib txuas ntawm lub cable, ua ntej khij txoj hauj lwm ntawm cov ntsiab lus sib thooj ntawm lub roj teeb

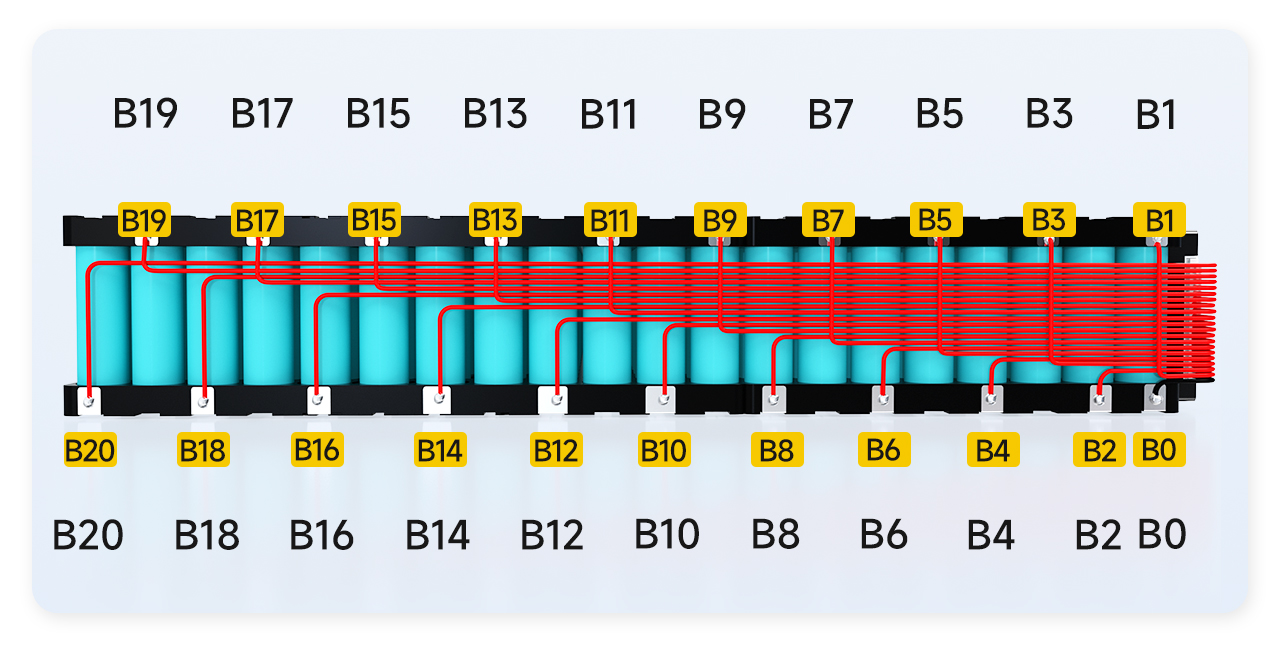

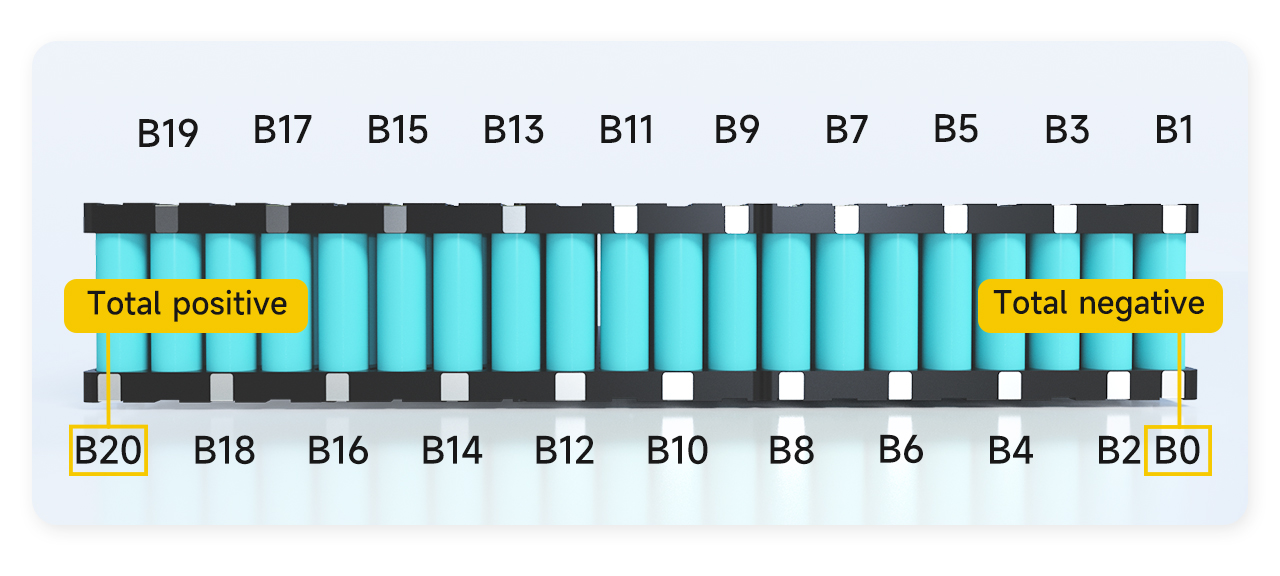

1. Tag nrho cov ncej tsis zoo ntawm lub roj teeb pob yog cim raws li B0
2. Kev sib txuas ntawm tus ncej zoo ntawm thawj txoj hlua ntawm cov roj teeb thiab cov ncej tsis zoo ntawm cov hlua thib ob ntawm cov roj teeb yog cim B1.
3. Kev sib txuas ntawm tus ncej zoo ntawm txoj hlua thib ob ntawm cov roj teeb thiab cov ncej tsis zoo ntawm txoj hlua thib peb ntawm cov roj teeb yog cim B2.
... (thiab lwm yam)
20. Kev sib txuas ntawm tus ncej zoo ntawm lub19th roj teeb hlua thiab tus ncej tsis zoo ntawm lub20th roj teeb hlua yog cim raws li B19.
21. Qhov zoo electrode ntawm 20th roj teeb hlua yog cim raws li B20.
Nco tseg: Vim tias lub roj teeb pob muaj tag nrho ntawm 20 txoj hlua, B20 kuj yog tag nrho cov ncej zoo ntawm lub pob roj teeb. Yog tias B20 tsis yog tag nrho cov theem zoo ntawm lub roj teeb pob, nws ua pov thawj tias qhov kev txiav txim ntawm cov cim tsis raug, thiab nws yuav tsum tau kuaj xyuas thiab cim dua.
Ⅲ. Soldering thiab xaim
1. Lub B0 ntawm lub cable yog soldered rau B0 txoj hauj lwm ntawm lub roj teeb.
2. Lub cable B1 yog soldered rau B1 txoj hauj lwm ntawm lub roj teeb.
... (thiab lwm yam, vuam ua ntu zus)
21. Lub cable B20 yog soldered rau B20 txoj hauj lwm ntawm lub roj teeb.
Ⅳ. Kev ntsuas hluav taws xob

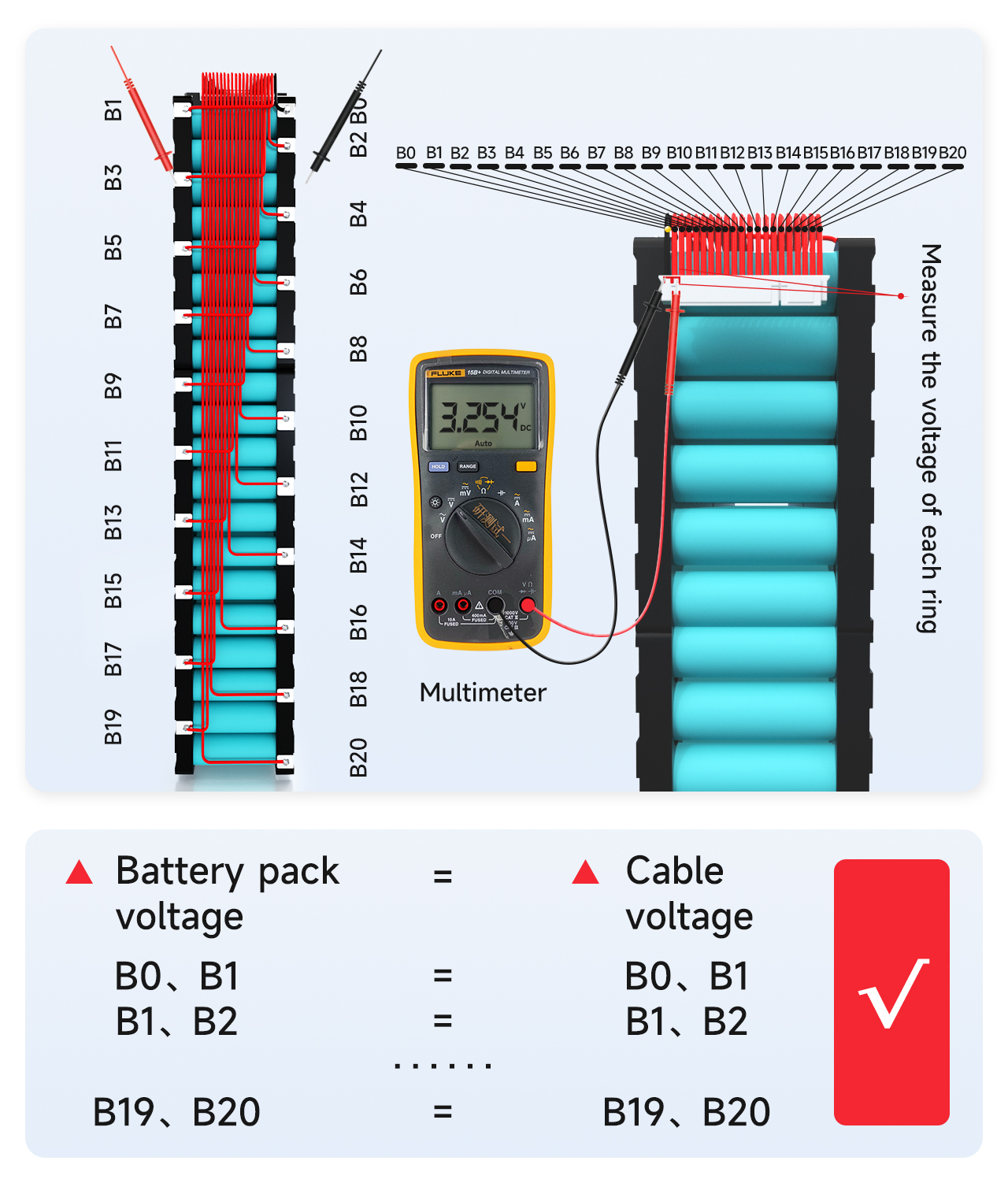

Ntsuas qhov voltage ntawm cov cables uas nyob ib sab nrog lub multimeter kom paub meej tias qhov tseeb voltage yog sau los ntawm cables.
1. Ntsuas seb qhov voltage ntawm lub cable B0 rau B1 yog sib npaug li qhov voltage ntawm lub roj teeb pob B0 rau B1. Yog tias nws sib npaug, nws ua pov thawj tias qhov kev sau hluav taws xob muaj tseeb. Yog tias tsis yog, nws ua pov thawj tias cov kab sib sau tsis muaj zog welded, thiab cov cable yuav tsum tau rov welded. Los ntawm kev sib piv, ntsuas seb qhov voltages ntawm lwm cov hlua puas raug sau raug.
2. Qhov sib txawv voltage ntawm txhua txoj hlua yuav tsum tsis pub tshaj 1V. Yog tias nws siab tshaj 1V, nws txhais tau hais tias muaj teeb meem nrog kev xaim, thiab koj yuav tsum rov qab ua cov kauj ruam dhau los txhawm rau txhawm rau kuaj pom.
Ⅴ. Kev txheeb xyuas ntawm kev tiv thaiv board zoo
! Nco ntsoov xyuas kom pom qhov tseeb qhov hluav taws xob ua ntej ntsaws rau hauv pawg tiv thaiv!

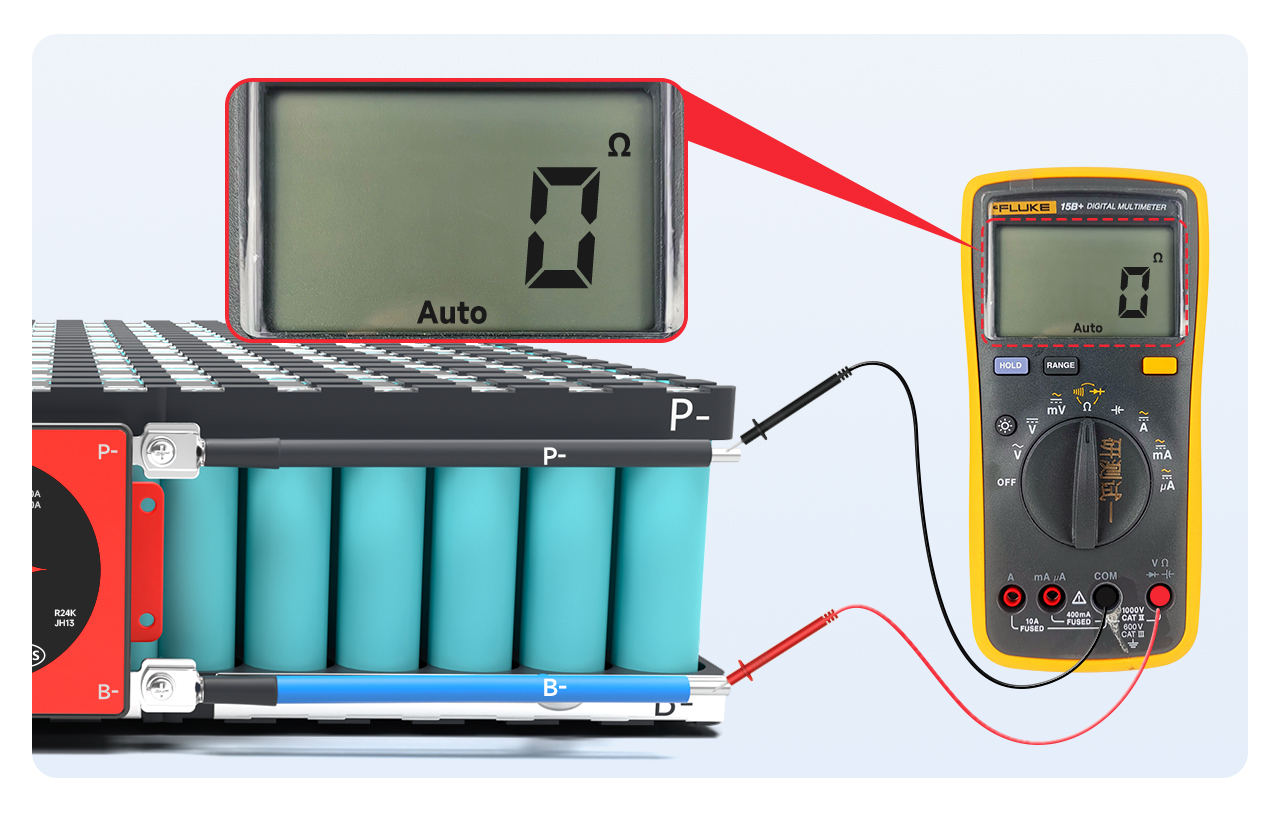

Kho lub multimeter mus rau theem kev tiv thaiv sab hauv thiab ntsuas qhov kev tiv thaiv sab hauv ntawm B- thiab P-. Yog hais tias qhov kev tiv thaiv sab hauv txuas nrog, nws ua pov thawj tias lub rooj tiv thaiv kev tiv thaiv zoo.
Nco tseg: Koj tuaj yeem txiav txim qhov kev coj ua los ntawm kev saib tus nqi sab hauv. Internal resistance tus nqi yog 0Ω, uas txhais tau tias conduction. Vim yog qhov yuam kev ntawm multimeter, feem ntau tsawg dua 10Ω txhais tau hais tias kev coj ua; Koj tuaj yeem kho lub multimeter rau lub buzzer. Lub suab beeping tuaj yeem hnov.
Daim ntawv ceeb toom:
1. Lub rooj tiv thaiv kev tiv thaiv nrog kev hloov pauv yuav tsum tau ua tib zoo saib xyuas qhov kev hloov pauv ntawm qhov hloov thaum lub qhov hloov mus kaw.
2. Yog tias lub rooj tsav xwm tiv thaiv tsis ua, thov tso tseg cov kauj ruam tom ntej thiab tiv tauj cov neeg ua haujlwm muag khoom kom ua tiav.
Ⅵ. Txuas cov kab tso zis

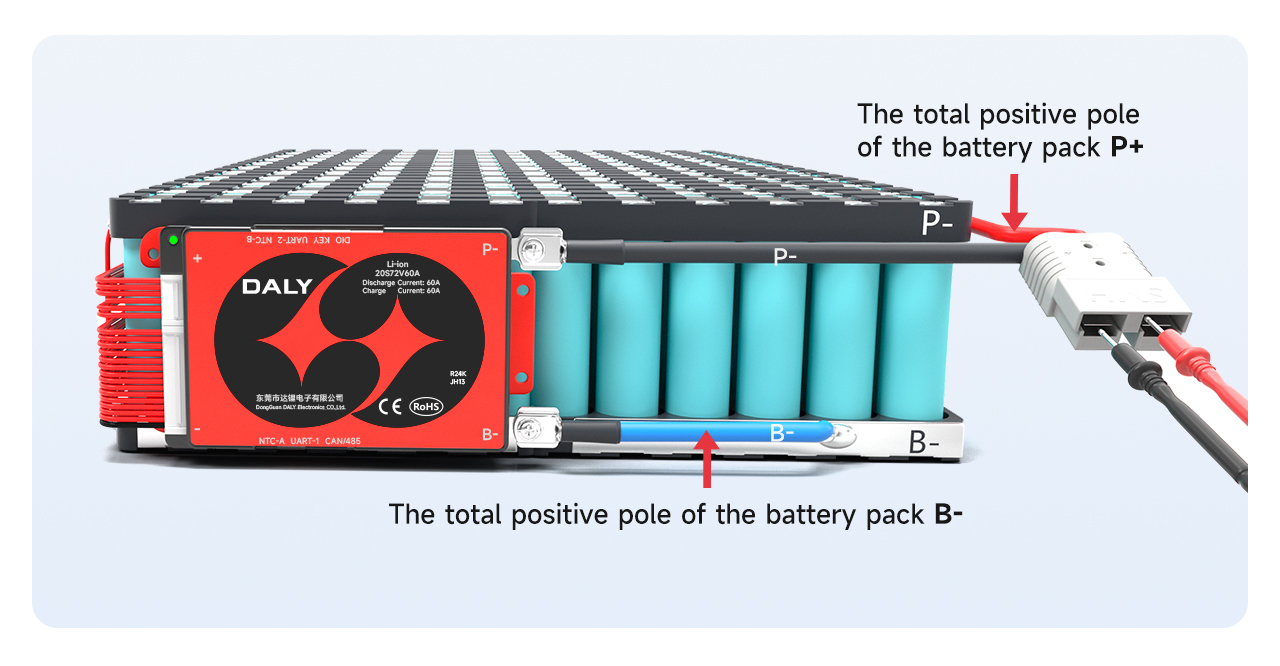

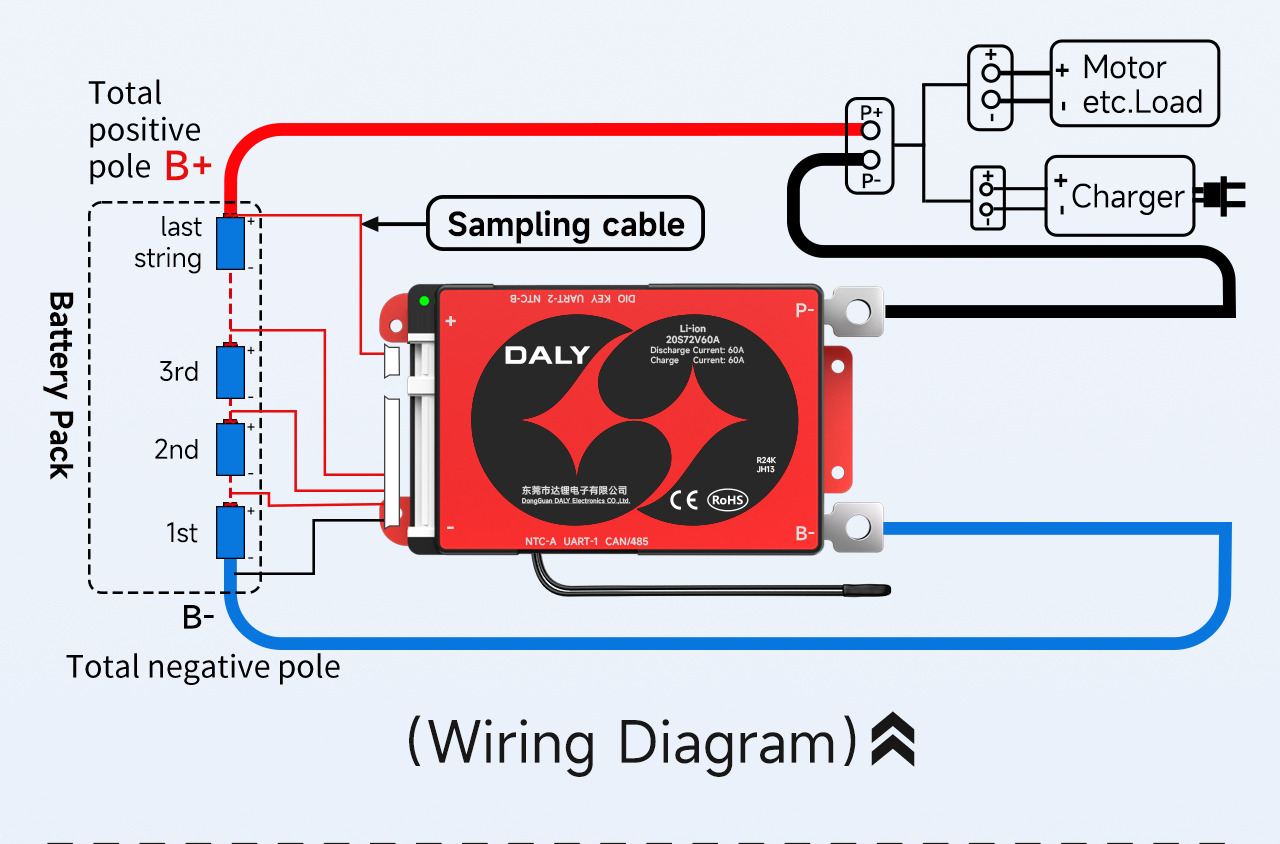

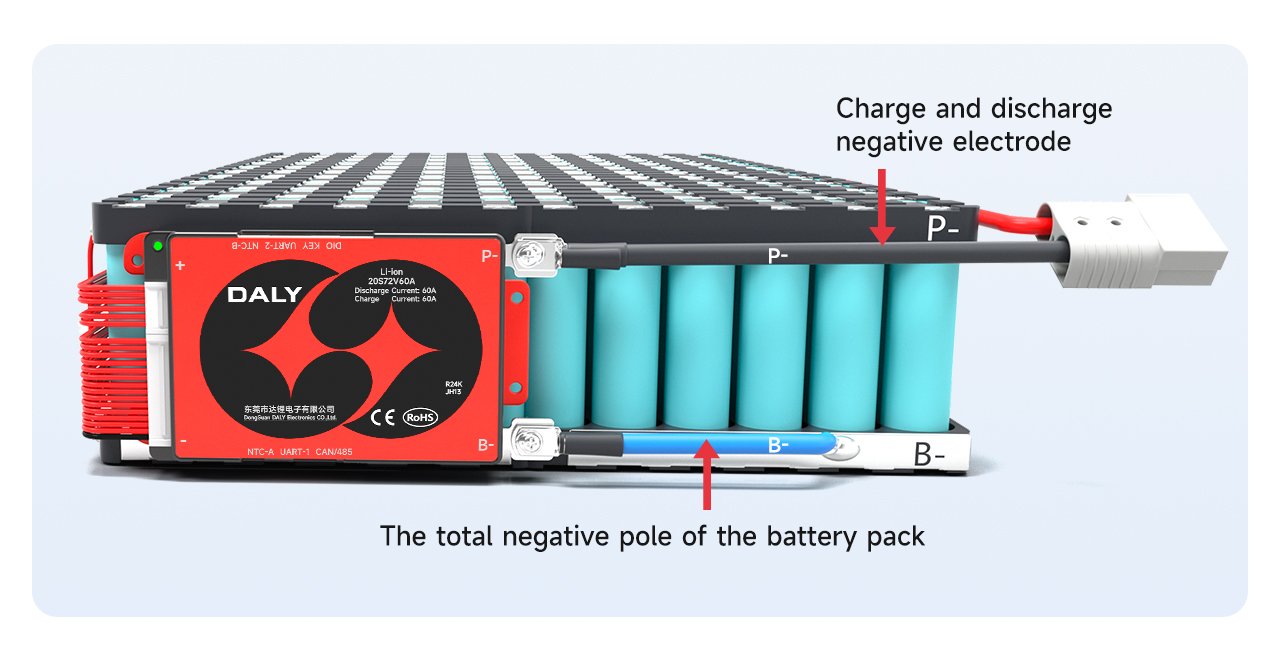

Tom qab xyuas kom meej tias lub rooj tsav xwm kev tiv thaiv zoo li qub, solder lub xiav B-xaim ntawm lub rooj tiv thaiv rau tag nrho cov tsis zoo B- ntawm lub roj teeb pob. P-line ntawm lub rooj tiv thaiv kev tiv thaiv yog soldered rau qhov tsis zoo ncej ntawm tus nqi thiab tawm.
Tom qab vuam, xyuas seb qhov hluav taws xob ntawm lub rooj tsav xwm overprotection puas zoo ib yam nrog lub roj teeb voltage.
Tshawb xyuas qhov hluav taws xob ntau dhau: (B-, P +) voltage = (P-, P +) voltage
Tus ncej zoo ntawm kev them nqi thiab kev tso tawm yog ncaj qha txuas nrog tag nrho cov ncej zoo ntawm lub roj teeb pob.
Nco tseg: Lub chaw them nyiaj thiab qhov chaw nres nkoj tawm ntawm lub rooj tiv thaiv kev sib cais yog sib cais, thiab C-kab ntxiv (feem ntau qhia los ntawm daj) yuav tsum tau txuas nrog tus ncej tsis zoo ntawm lub charger; P-kab yog txuas nrog tus ncej tsis zoo ntawm qhov tso tawm.

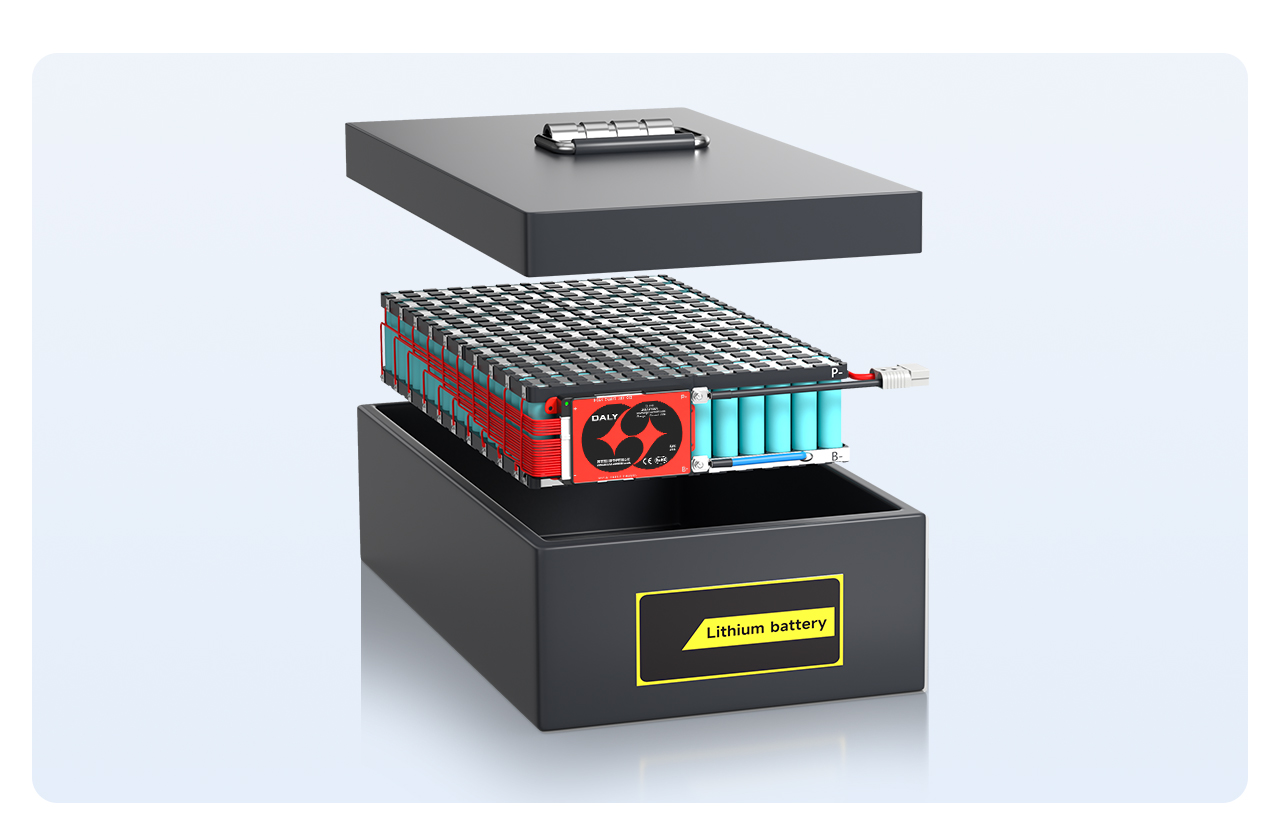

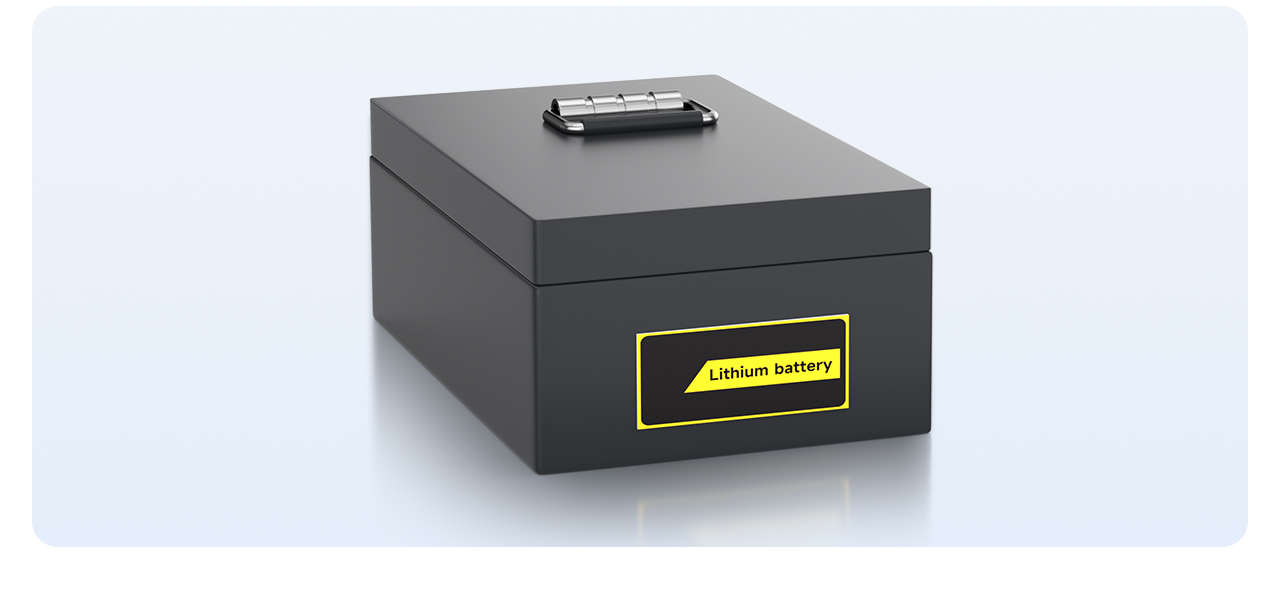

Thaum kawg, muab cov roj teeb tso rau hauv lub thawv roj teeb, thiab cov roj teeb ua tiav tau sib sau ua ke
